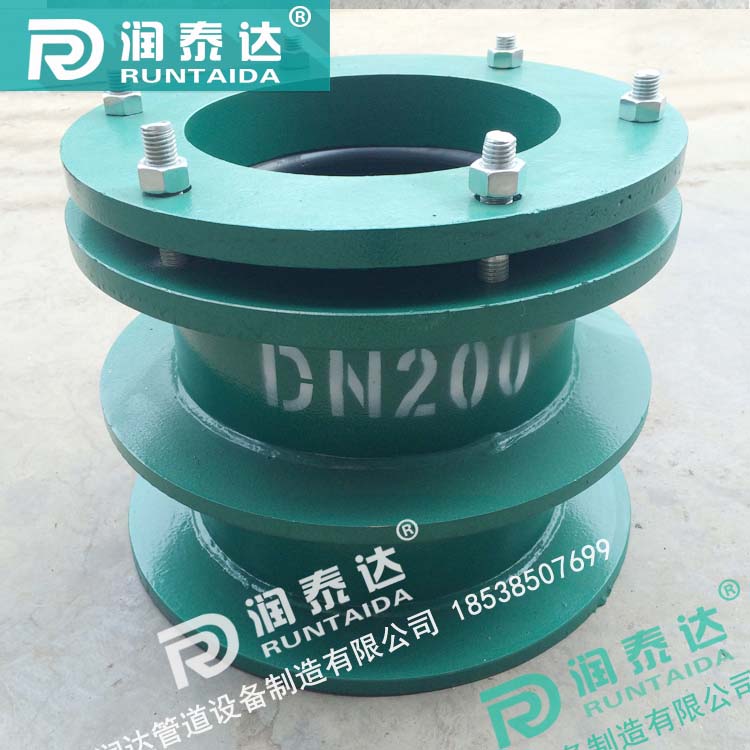

柔性防水套管的公稱通徑比壓蓋內徑小的原因

2017-3-3 14:10:30??????點擊:

柔性防水套管的公稱通徑比壓蓋內徑小的原因:柔性防水套管系列產品可以廣泛的應用于各種工程建筑,地下管道穿墻,人防工程,可以以四種形式綜合治理,潤達管道經常會聽到客戶反應訂購的防水套管管徑尺寸問題,在這里要解釋一下防水套管根據02s404圖集上面就拿柔性防水套管來分為壓蓋內徑、套管內徑還有穿管外徑和內徑等幾個方面。我們通常所說的DN是代表公稱通徑也就是型號,如果如果需要對照產品的尺寸那就是穿管內徑為100mm,內徑100mm的鋼管厚度按照規定為4mm厚,所以管外徑為108mm,然后要穿進防水套管里面,如果壓蓋的內徑為108mm的情況下穿管將比較困難,所以壓蓋的內徑要與要比管外徑大幾毫米,所以壓蓋的內徑規定為114mm

防水套管的直徑可分為外徑、內徑、公稱直徑,管材為無縫鋼管的管子的外徑用字母D來表示,其后附加外直徑的尺寸和壁厚,例如外徑為108的無縫鋼管,壁厚為5MM,用D108*5表示,塑料管也用外徑表示,如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示,在設計圖紙中一般采用公稱直徑來表示,公稱直徑是為了設計制造和維修的方便人為地規定的一種標準,也較公稱通徑,是防水套管(或者管件)的規格名稱。管子的公稱直徑和其內徑、外徑都不相等,例如:公稱直徑為100MM的無縫鋼管郵102*5108*5等好幾種,108為管子的外徑,5表示管子的壁厚,因此,該鋼管的內徑為(108*5-5)=98MM,但是它不完全等于鋼管外徑減兩倍壁厚之差,也可以說,公稱直徑是接近于內徑,但是又不等于內徑的一種防水套管直徑的規格名稱,在設計圖紙中所以要用公稱直徑,目的是為了根據公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸,公稱直徑采用符號DN表示,如果在設計圖紙中采用外徑表示,也應該作出管道規格對照表,表明某種管道的公稱直徑,壁厚。

02S404防水套管,02S404柔性防水套管,02S404剛性防水套管






序號

名稱

數量

材料

備注

1

法蘭套管

1

Q235-A

焊接件

2

密封圈

1

氯丁橡膠



3

法蘭壓蓋

1

Q235-A

焊接件

4

螺栓

n

Q235-A

GB897-88A

5

螺母

n

Q235-A

GB/T41-2000

6

鋼管

1

Q235-A



7

擋板

1

Q235-A
